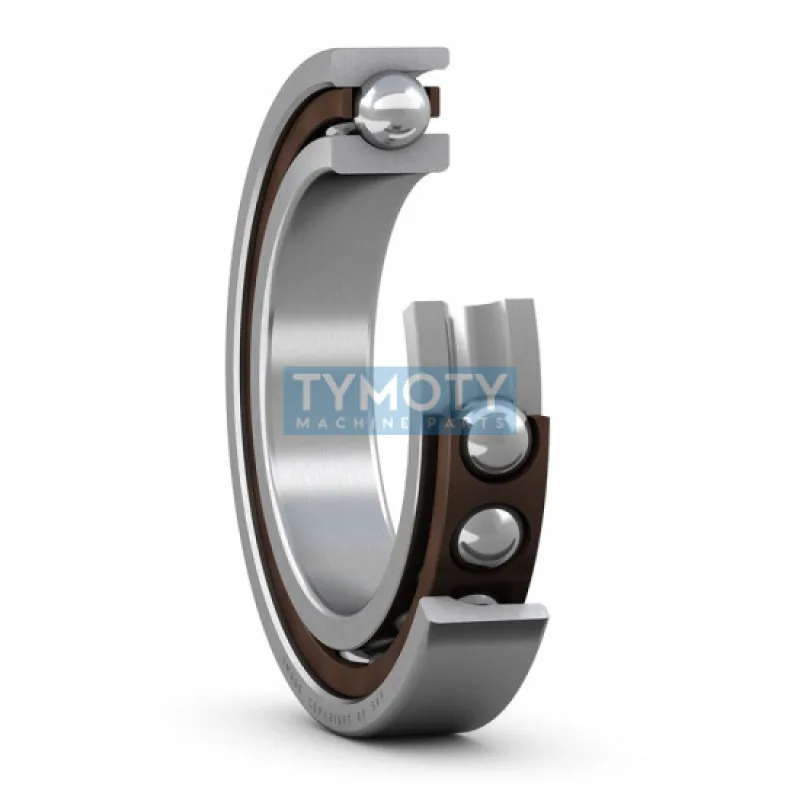

SKF 7203 ACDGA/P4A ložisko

Ložisko 7203 ACDGA/P4A od výrobcu SKF je vysoko presné guľkové ložisko s kosouhlým stykom, navrhnuté pre aplikácie, kde je požadovaná vysoká presnosť a spoľahlivosť. Jeho konštrukcia zahŕňa jednořadé usporiadanie guľôčok, čo umožňuje efektívny prenos axiálnych a radiálnych zaťažení. Toto ložisko patrí do kategórie vřetenových ložísk, čo znamená, že je optimalizované pre použitie v náročných podmienkach, ako sú vysoké otáčky a presné polohovanie.Ložisko má vnútorný priemer (d) 17 mm, vonkajší priemer (D) 40 mm a šírku (B) 12 mm.

Valivé členy sú taktiež vyrobené z tejto ocele. Stykový uhol 25 stupňov zvyšuje schopnosť ložiska prenášať axiálne zaťaženie v jednom smere, čo je typické pre ložiská s kosouhlým stykom.Materiál ložiska je štandardná oceľ pre valivé ložiská, ktorá zaručuje vysokú pevnosť a odolnosť voči opotrebeniu. Ložisko je vybavené polyamidovou klecí, ktorá poskytuje nízku hmotnosť a dobré tlmenie vibrácií.

Alternatívne je uvedená aj možnosť použitia klece z fenolickej pryskyřice, ktorá je známa svojou odolnosťou voči vysokým teplotám a chemickým látkam.Ložisko nie je vybavené tesnením, čo znamená, že je nezakryté a vyžaduje externé mazanie. Je konzervované, čo poskytuje základnú ochranu proti korózii počas skladovania a manipulácie. Ložisko nemá mazací otvor, čo je typické pre aplikácie, kde je mazanie zabezpečené iným spôsobom.Prevádzkový teplotný rozsah ložiska je od -30 °C do +100 °C, čo umožňuje jeho použitie v rôznych priemyselných aplikáciách.

Ložisko je navrhnuté s malým predpätím, čo zvyšuje jeho tuhosť a presnosť chodu. Rozmerová presnosť je v súlade s normou P4/ABEC 7, čo zaručuje vysokú presnosť a minimálne odchýlky v prevádzke.Celková hmotnosť ložiska je 0,063 kg, čo je výhodné pre aplikácie, kde je dôležitá nízka hmotnosť komponentov. Toto ložisko je univerzálne párovatelné, čo znamená, že môže byť použité samostatne alebo v páre, čím sa zvyšuje jeho flexibilita v rôznych konštrukčných riešeniach.
