MTM SMA25-GUU lineárne guličkové ložisko v puzdre

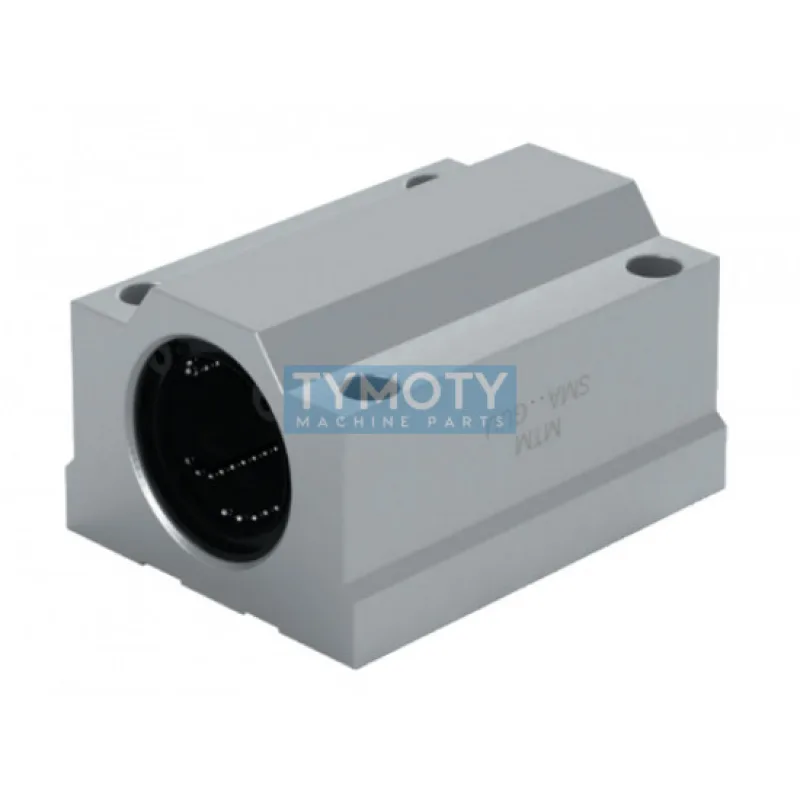

MTM SMA25-GUU lineárne guľôčkové ložisko v puzdreMTM SMA25-GUU predstavuje kompletnú lineárnu jednotku tvorenú presným guľôčkovým ložiskom osadeným v robustnom hliníkovom telese (domčeku). Hliníkové puzdro eliminuje potrebu výroby vlastných uložen í a zabezpečuje vysokú tuhosť, presnosť a jednoduchú montáž do konštrukcií strojov a zariadení.Alternatívne označenie a identifikácia:PID: 390006Typové označenie: SMA25-GUU, SMA 25 GUU, SMA25-UUEkvivalentné značenie: SC25UU, SC 25 UU, KPU25Geometria a konštrukčné prvkyMateriál puzdra: Vysokopevnostná hliníková zliatina s eloxovaným povrchom pre zvýšenú odolnosť.Typ ložiskovej vložky: Štandardné lineárne ložisko LM25UU s oceľovou klietkou alebo zosilneným polymérom.Systém tesnenia: Obojstranné kontaktné tesnenie (GUU) zabraňujúce vnikaniu nečistôt do guľôčkových dráh a udržiavajúce mazivo vo vnútri ložiska.Upevnenie: Štyri montážne závity v hornej časti puzdra pre stabilnú fixáciu k pracovnej doske alebo suportu.ParameterHodnotaPriemer hriadeľa (dr)25 mmŠírka puzdra (W)76 mmDĺžka puzdra (L)67 mmCelková výška (F)51,5 mmVzdialenosť osi od základne (h)26 mmDynamická únosnosť (C)980 NStatická únosnosť (C0)1560 NHmotnosť0,45 kgTyp tesneniaGUU (obojstranné)Technická špecifikáciaJednotka je vybavená vnútorným lineárnym ložiskom, ktoré obsahuje niekoľko uzavretých okruhov guľôčok pre plynulý pohyb s minimálnym valivým odporom. Táto zostava je navrhnutá pre lineárne vedenie na brúsených a kalených hriadeľoch s priemerom 25 mm.

Konštrukcia puzdra SMA umožňuje jednoduché nastavenie a výmenu samotnej ložiskovej vložky pomocou poistných krúžkov.Oblasť použitia / Príklady aplikáciíLožisková jednotka SMA25-GUU je ideálna pre aplikácie v priemyselnej automatizácii, ako sú pojazdy CNC strojov, 3D tlačiarne, baliace linky, manipulátory a lineárne polohovacie systémy. Tolerancia vnútorného priemeru zodpovedá štandardom ISO pre lineárne ložiská v uzavretom vyhotovení. Je vhodná na horizontálnu aj vertikálnu montáž na vodiace tyče s zodpovedajúcou tvrdosťou povrchu (min.

58-62 HRC).Montáž a údržbaPri inštalácii je potrebné zabezpečiť súososť vodiacich tyčí, aby nedochádzalo k nadmernému opotrebovaniu tesnenia a guľôčkových dráh. Ložiská sú dodávané s konzervačným olejom; pred uvedením do plnej prevádzky sa odporúča aplikácia vhodného plastického maziva pre lineárnu techniku cez guľôčkové dráhy.
