MB 3 MTM poistná podložka

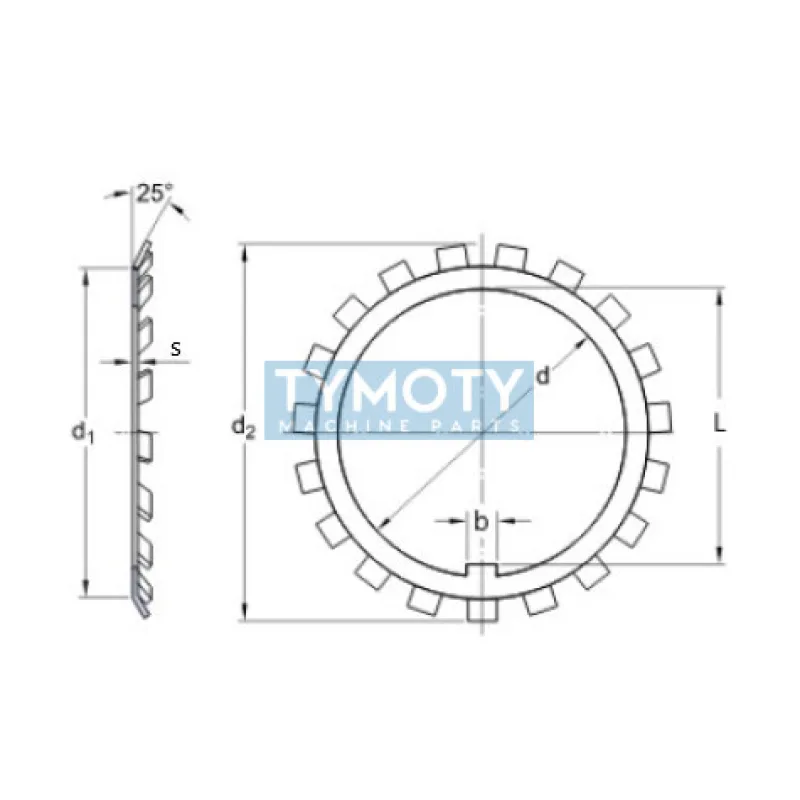

Poistná podložka MB 3 od výrobcu MTM je konštrukčný komponent určený na zabezpečenie spoľahlivého spojenia v mechanických zostavách. Oceľ je materiál známy svojou schopnosťou odolávať deformáciám a opotrebeniu, čo je kľúčové pre komponenty, ktoré sú vystavené dynamickým zaťaženiam.Podložka MB 3 má vonkajší priemer d1 24 mm a vnútorný priemer d 17 mm, čo umožňuje jej použitie s hriadeľmi alebo skrutkami s priemerom do 17 mm. Táto podložka je vyrobená z ocele, čo zaručuje jej vysokú pevnosť a odolnosť voči mechanickému namáhaniu.

Hrúbka podložky je 1 mm, čo je optimálna hodnota pre zabezpečenie pevnosti bez zbytočného zvyšovania hmotnosti zostavy.Dĺžka L podložky je 15,5 mm, čo spolu s šírkou B 1 mm a šírkou b 4 mm umožňuje jej jednoduchú integráciu do rôznych mechanických systémov. Celkový priemer D je 32 mm, čo poskytuje dostatočnú kontaktnú plochu pre rozloženie tlaku a zabezpečenie stability spojenia. Tieto rozmery sú navrhnuté tak, aby podložka efektívne plnila svoju funkciu v rôznych aplikáciách, kde je potrebné zabezpečiť spoľahlivé a trvanlivé spojenie.Poistná podložka MB 3 je označená ako typ MB 3, čo je štandardné označenie pre tento druh komponentu v rámci produktovej rady výrobcu MTM.

Tento typ podložky je často používaný v priemyselných aplikáciách, kde je potrebné zabezpečiť, aby sa skrutkové spoje neuvoľnili v dôsledku vibrácií alebo iných dynamických síl. Je vhodná pre použitie v rôznych odvetviach, vrátane strojárstva, automobilového priemyslu a výroby zariadení.
