INA GE 50-SX

Specifikacia INA GE 50-SX

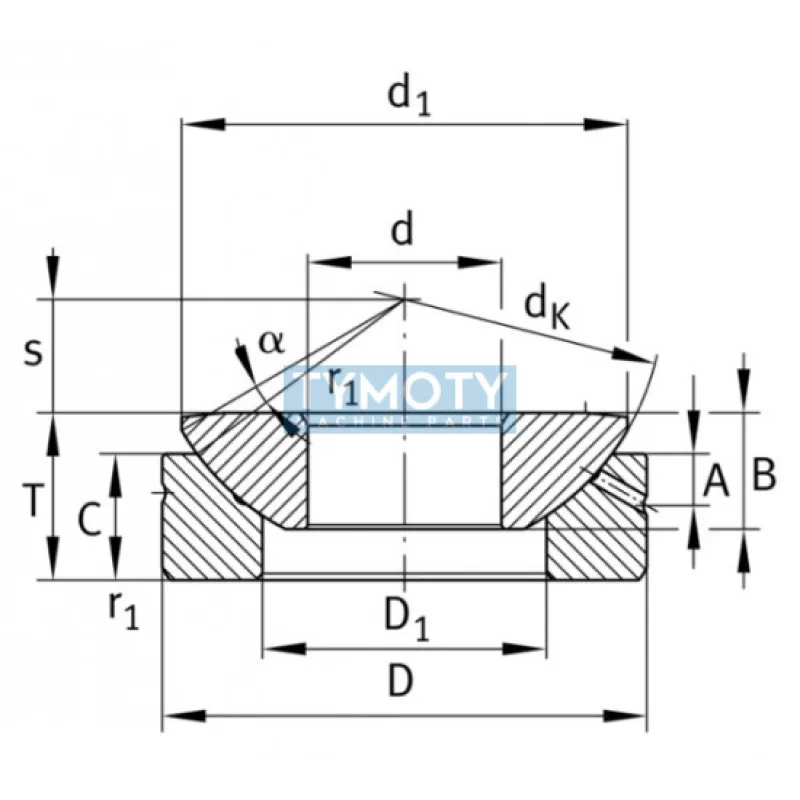

INA GE 50-SX je kloubové ložisko s kosoúhlým stykem, určené pre aplikácie, kde je vyžadovaná vysoká únosnosť a schopnosť prenášať kombinované zaťaženia. Toto ložisko je navrhnuté pre použitie v mechanizmoch, ktoré vyžadujú presné pohyby a spoľahlivý prenos síl v rôznych smeroch. Ložisko má vnútorný priemer (d) 50 mm a vonkajší priemer (D) 80 mm, pričom jeho šírka (B) je 19 mm. Šírka C a T sú zhodne 19 mm a 20 mm, čo zabezpečuje optimálnu stabilitu a podporu pri zaťažení. Šírka s je 4 mm, čo prispieva k celkovej kompaktnosti ložiska. Polomer r1 je 1 mm, čo je dôležité pre správne osadenie a montáž ložiska. Ložisko je vyrobené z ocele, čo zaručuje vysokú pevnosť a odolnosť voči opotrebeniu. Materiálové zloženie (oceľ/ocel) je ideálne pre aplikácie, kde dochádza k vysokým mechanickým zaťaženiam. Ložisko je schopné pracovať v teplotnom rozsahu od -60 °C do +200 °C, čo ho robí vhodným pre rôzne priemyselné aplikácie vrátane tých, ktoré sú vystavené extrémnym teplotným podmienkam. Toto ložisko nemá integrované tesnenie, čo znamená, že je potrebné zabezpečiť externú ochranu proti kontaminácii a mazanie podľa špecifikácií aplikácie. Profil diery je válcový, čo uľahčuje montáž na hriadeľ. Úhol styku je 1,6°, čo umožňuje efektívne prenášať axiálne a radiálne zaťaženie. Číslo výrobcu pre tento komponent je 006654304-0000, čo zaisťuje jeho jednoznačnú identifikáciu a kompatibilitu v rámci produktového radu značky INA. Průměr dk je 74 mm, čo je kritický rozmer pre správnu funkciu v montážnych zostavách. Tento typ ložiska je ideálny pre aplikácie, kde je potrebná vysoká presnosť a spoľahlivosť pri prenose síl.
